iOS SafeArea 자연스럽게 반영해주는 CustomEffect
iOS SafeArea 자연스럽게 반영해주는 CustomEffect

iOS SafeArea 자연스럽게 반영해주는 CustomEffect

Android 기기와 달리 iOS 기기는 화면 상단에 위치하는 Status bar 가 Application 화면 크기에 포함되어 있어서 UI 를 만들 때 최상단에 위치한 View 의 Padding 에 20 을 추가해야 화면과 Status bar 가 겹치는 불상사를 피할 수 있습니다. 그래서 대체로 아래와 같이 iOS 에서만 따로 Padding 값을 적용하는 코드를 작성하게 됩니다.

<ContentPage.Padding>
    <OnPlatform x:TypeArguments="Thickness">
        <OnPlatform.Platforms>
            <On Platform="iOS" Value="0, 20, 0, 0" />
        </OnPlatform.Platforms>
    </OnPlatform>
</ContentPage.Padding>

기기를 회전하지 않으면 이대로 사용해도 문제가 없었는데, 만약 기기를 회전시키면 Status bar 의 위치가 달라지게 되니Padding 값도 회전에 맞춰서 다시 조정해야 합니다. 따라서 기기의 Orientation 의 변화를 감지해서 Padding 의 어느 방향에 값을 적용해야 할지 결정해야 합니다. 그런데 공식 문서가 추천하는 SizeChanged 이벤트에서 widthheight 비교만으로 Orientation 변화를 감지하는건 'Potrait' 와 'Landscape' 만 감지할 수 있고 'Landscape' 가 오른쪽인지 왼쪽인지를 알 수가 없습니다.

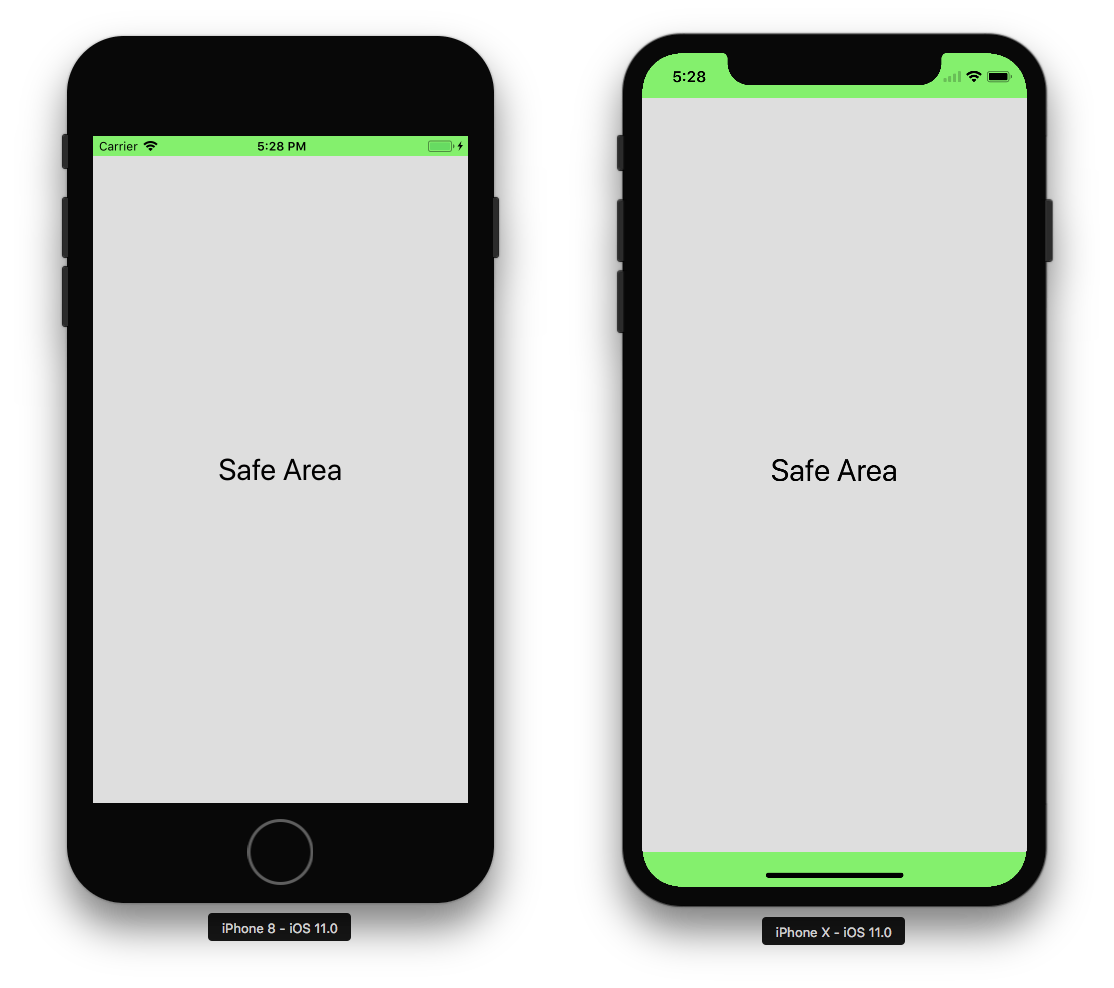

iOS Safe Area
iOS Safe Area

심지어 최신에 출시되는 iOS 기기는 노치 디자인과 화면 위에 있는 소프트 버튼이 또 Application 화면 크기를 덮기 때문에 'Safe Area' 를 적용해야 하는데 값이 기기마다 달라서 이전처럼 일괄적으로 '20' 을 적용할 없게 되었습니다. 그래서 Xamarin 팀에서 준비한 공식 문서 에서는 Page 속성 중 UseSafeArea 를 아래처럼 활성화시키는 방법을 추천하고 있습니다.

<ContentPage
             xmlns:ios="clr-namespace:Xamarin.Forms.PlatformConfiguration.iOSSpecific;assembly=Xamarin.Forms.Core"
             ios:Page.UseSafeArea="true">
    <StackLayout>
        ...
    </StackLayout>
</ContentPage>
using Xamarin.Forms.PlatformConfiguration;
using Xamarin.Forms.PlatformConfiguration.iOSSpecific;

// ...

On<iOS>().SetUseSafeArea(true);

UseSafeArea Disabled and Enabled
UseSafeArea 비활성 / 활성

그런데... Page 에 SafeArea 를 적용한다는게 전체 화면에 Padding 값을 적용시키는 거라서 아래 그림과 같이 화면 위 아래로 흰 배경이 들어나게 됩니다.

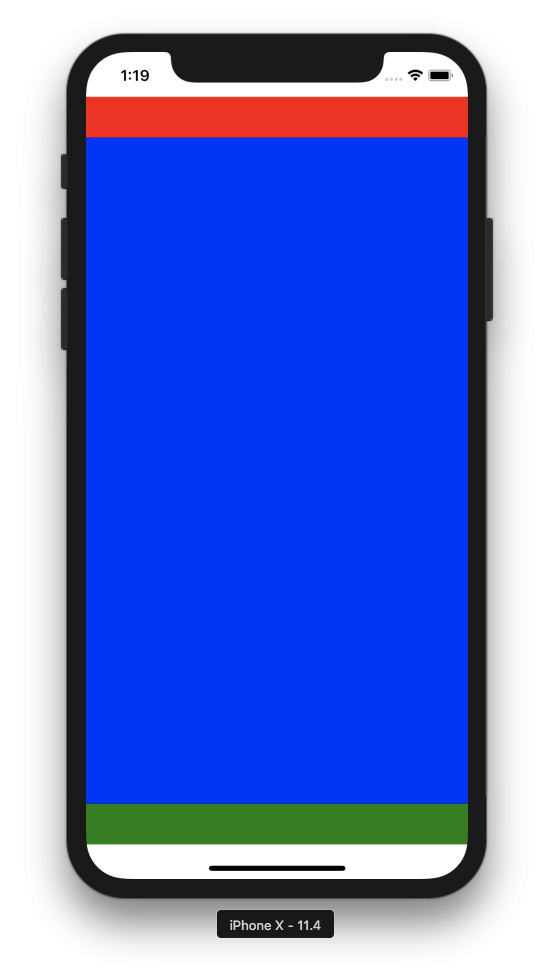

ugly_safe_area
못생긴 Safe Area

디자인 관점에서 연속되지 않는 영역이 의미없이 등장하도록 'Safe Area' 를 처리하는게 마음이 안들어서, 아래 코드와 같이 CustomEffect 을 만들어서 해결했습니다.

using System;
using System.Reflection;
using Foundation;
using Project.iOS;
using UIKit;
using Xamarin.Forms;
using Xamarin.Forms.Platform.iOS;

[assembly: ResolutionGroupName("Project")]
[assembly: ExportEffect(typeof(SafeAreaEffect), nameof(SafeAreaEffect))]
namespace Project.iOS
{
    [Flags]
    public enum SafeAreaDomainFlags
    {
        None    = 0b0000,
        Left    = 0b0001,
        Top     = 0b0010,
        Right   = 0b0100,
        Bottom  = 0b1000,
    }

    // Xamarin.Forms.Platform.iOS.PageRenderer 코드 중 SafeArea 와 연관된 코드를 참고했습니다.
    // https://developer.apple.com/documentation/uikit/uiview/positioning_content_relative_to_the_safe_area
    public class SafeAreaEffect : PlatformEffect
    {
#pragma warning disable IDE0052 // Remove unread private members
        // Observer 가 GC 되지 않도록 방지하는 NSObject
        private readonly NSObject _observer;
#pragma warning restore IDE0052 // Remove unread private members
        private const float _defaultSafeAreaInsets = 20.0F;
        private UIInterfaceOrientation _lastUIinterfaceOrientation;
        private VisualElement _currentElement;
        private Thickness _originalElementThickness;
        private PropertyInfo _targetPropertyInfo;

        public SafeAreaEffect()
        {
            // iOS 개발 하듯이 DidChangeStatusBarOrientation 이벤트를 구독합니다.
            _observer = NSNotificationCenter.DefaultCenter.AddObserver(
#pragma warning disable XI0001 // Notifies you with advices on how to use Apple APIs
                UIApplication.DidChangeStatusBarOrientationNotification,
#pragma warning restore XI0001 // Notifies you with advices on how to use Apple APIs
                OrientationDidChange);

            // 원래 아래 코드를 사용했는데 이벤트 발생을 정확하게 감지하지 못하는 버그가 있는거 같아, 위에 코드로 변경했습니다.
            // UIDevice.Notifications.ObserveOrientationDidChange(OnOrientationChanged);

            // iOS 기기가 이벤트를 DeviceOrientation 과 관련한 이벤트를 발생시키도록 합니다.
            UIDevice.CurrentDevice.BeginGeneratingDeviceOrientationNotifications();

            _lastUIinterfaceOrientation = UIInterfaceOrientation.Unknown;
        }

        protected override void OnAttached()
        {
            if (Element is VisualElement element)
            {
                // View 에 따라서 SafeArea 를 Padding 에 적용할지, Margin 에 적용할지를 결정합니다.
                if (element is Layout || element is Page)
                    _targetPropertyInfo = element.GetType().GetProperty("Padding");
                else
                    // Label 같은 경우 Padding 을 조절해도 반응이 없기 때문에 Margin 으로 조정합니다.
                    _targetPropertyInfo = element.GetType().GetProperty("Margin");

                // 만약 Safe Area 를 반영할 속성이 없다면, 위에서 추가해주면 됩니다.
                if (_targetPropertyInfo != null)
                {
                    _currentElement = element;
                    _currentElement.SizeChanged += OnCurrentElementSizeChanged;
                    _originalElementThickness = (Thickness)_targetPropertyInfo.GetValue(_currentElement);
                    ApplySafeArea();
                }
            }
        }

        protected override void OnDetached()
        {
            // Safe Area 를 적용하기 전 값으로 되돌리고 메모리가 누수되지 않도록 이벤트 구독을 해제합니다.
            if (_currentElement != null)
            {
                _targetPropertyInfo.SetValue(Element, _originalElementThickness);
                _currentElement.SizeChanged -= OnCurrentElementSizeChanged;
                _currentElement = null;
            }
        }

        private void OrientationDidChange(NSNotification notification)
        {
            OnOrientationChanged(this, new NSNotificationEventArgs(notification));
        }

        private void OnOrientationChanged(object sender, NSNotificationEventArgs e)
        {
            if (_currentElement != null && _lastUIinterfaceOrientation != UIApplication.SharedApplication.StatusBarOrientation)
            {
                _lastUIinterfaceOrientation = UIApplication.SharedApplication.StatusBarOrientation;
                ApplySafeArea();
            }
        }

        // View 의 크기가 달라지면 SafeArea 적용 여부를 판단하는 기준도 달라지므로 SafeArea 를 다시 계산합니다.
        private void OnCurrentElementSizeChanged(object sender, EventArgs e)
        {
            ApplySafeArea();
        }

        private void ApplySafeArea()
        {
            var safeAreaInsets = GetSafeAreaInsets();
            var safeAreaDomain = GetSafeAreaDomain(_currentElement.Bounds, safeAreaInsets);
            var safeAreaThickness = new Thickness
            {
                Left = safeAreaDomain.HasFlag(SafeAreaDomainFlags.Left) ? safeAreaInsets.Left : 0.0D,
                Top = safeAreaDomain.HasFlag(SafeAreaDomainFlags.Top) ? safeAreaInsets.Top : 0.0D,
                Right = safeAreaDomain.HasFlag(SafeAreaDomainFlags.Right) ? safeAreaInsets.Right : 0.0D,
                Bottom = safeAreaDomain.HasFlag(SafeAreaDomainFlags.Bottom) ? safeAreaInsets.Bottom : 0.0D,
            };

            var newThickness = new Thickness
            {
                Left = _originalElementThickness.Left + safeAreaThickness.Left,
                Top = _originalElementThickness.Top + safeAreaThickness.Top,
                Right = _originalElementThickness.Right + safeAreaThickness.Right,
                Bottom = _originalElementThickness.Bottom + safeAreaThickness.Bottom,
            };

            _targetPropertyInfo.SetValue(_currentElement, newThickness);
        }

        // iOS 기기에 따라 다른 SafeAreaInsets 을 적용합니다.
        private UIEdgeInsets GetSafeAreaInsets()
        {
            var safeAreaInsets = new UIEdgeInsets();
            if (UIDevice.CurrentDevice.CheckSystemVersion(11, 0))
                safeAreaInsets = UIApplication.SharedApplication.Windows[0].SafeAreaInsets;
            else
            {
                switch (_lastUIinterfaceOrientation)
                {
                    case UIInterfaceOrientation.Portrait:
                        safeAreaInsets.Top = _defaultSafeAreaInsets;
                        break;
                    case UIInterfaceOrientation.LandscapeLeft:
                        safeAreaInsets.Right = _defaultSafeAreaInsets;
                        break;
                    case UIInterfaceOrientation.PortraitUpsideDown:
                        safeAreaInsets.Bottom = _defaultSafeAreaInsets;
                        break;
                    case UIInterfaceOrientation.LandscapeRight:
                        safeAreaInsets.Left = _defaultSafeAreaInsets;
                        break;
                }
            }

            return safeAreaInsets;
        }

        // View 가 화면 어디에 위치하는지 파악해서 어느 부분에 Safe Area 를 적용할지 계산합니다.
        private SafeAreaDomainFlags GetSafeAreaDomain(Rectangle elementBounds, UIEdgeInsets safeAreaInsets)
        {
            var screenBounds = UIScreen.MainScreen.Bounds;
            var safeAreaDomain = SafeAreaDomainFlags.None;
            if (elementBounds.Width < 0 || elementBounds.Height < 0)
                return SafeAreaDomainFlags.None;

            if (elementBounds.Top <= screenBounds.Top + safeAreaInsets.Top)
                safeAreaDomain |= SafeAreaDomainFlags.Top;

            if (screenBounds.Bottom - safeAreaInsets.Bottom <= elementBounds.Bottom)
                safeAreaDomain |= SafeAreaDomainFlags.Bottom;

            if (elementBounds.Left <= screenBounds.Left + safeAreaInsets.Left)
                safeAreaDomain |= SafeAreaDomainFlags.Left;

            if (screenBounds.Right - safeAreaInsets.Right <= elementBounds.Right)
                safeAreaDomain |= SafeAreaDomainFlags.Right;

            return safeAreaDomain;
        }
    }
}

View 의 위치와 크기, 그리고 기기의 Orientation 을 파악해서 자동으로 Safe Area 를 적용하도록 했기 때문에 아래와 같이 Effect 만 추가해주면 알아서 Safe Area 가 적용되어서 편리합니다.

<MyForms:NavigationBar
    x:Name="_navigationBar"
    HorizontalOptions="FillAndExpand"
    HeightRequest="50"
    BackgroundColor="Yellow"/>
<StackLayout
    x:Name="_target"
    BackgroundColor="Green"
    VerticalOptions="FillAndExpand"
    HorizontalOptions="FillAndExpand">
    <BoxView BackgroundColor="Blue" />
</StackLayout>
public MainPage()
{
    InitializeComponent();
    var effect1 = Effect.Resolve("Project.SafeAreaEffect");
    _navigationBar.Effects.Add(effect);
    var effect2 = Effect.Resolve("Project.SafeAreaEffect");
    _target.Effects.Add(effect);
}

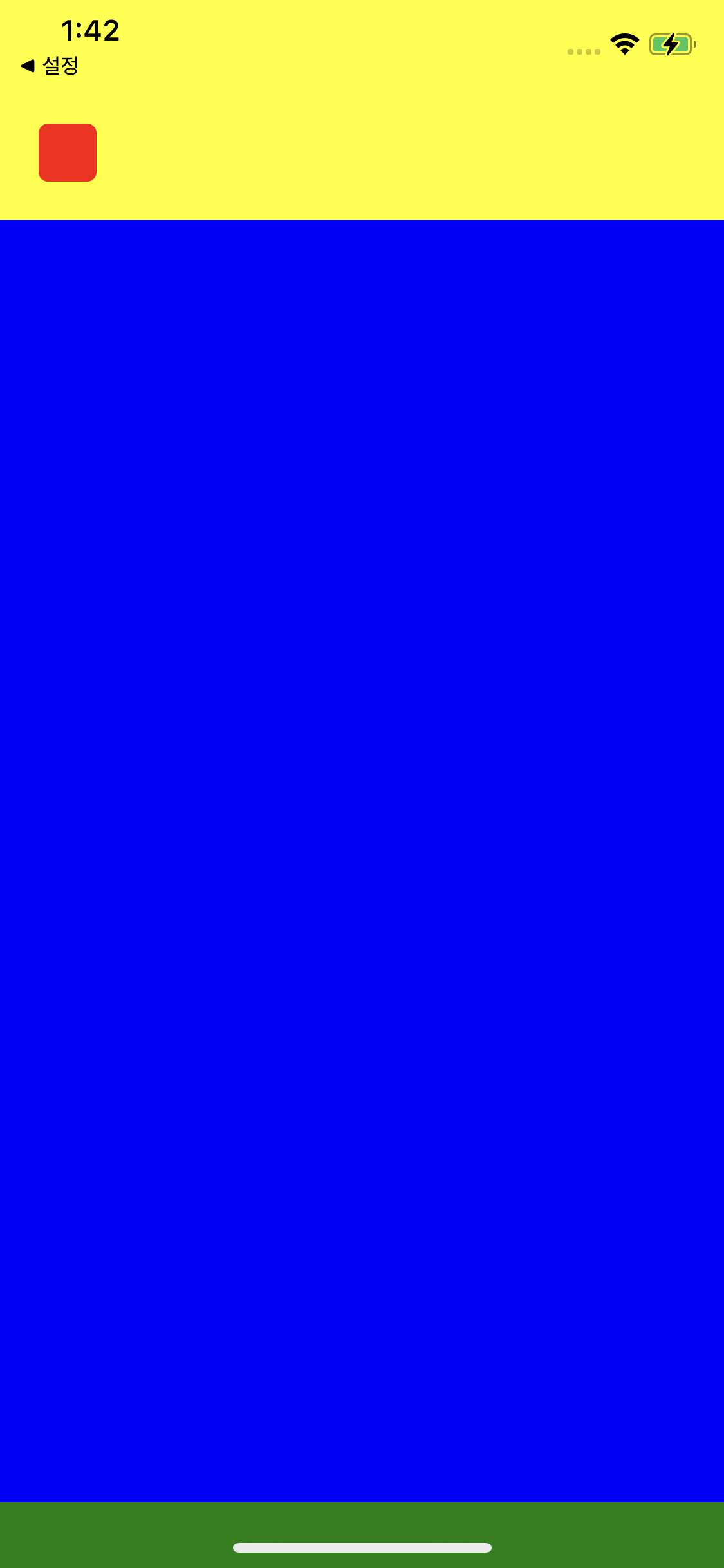

적용 결과 1
적용 결과 1

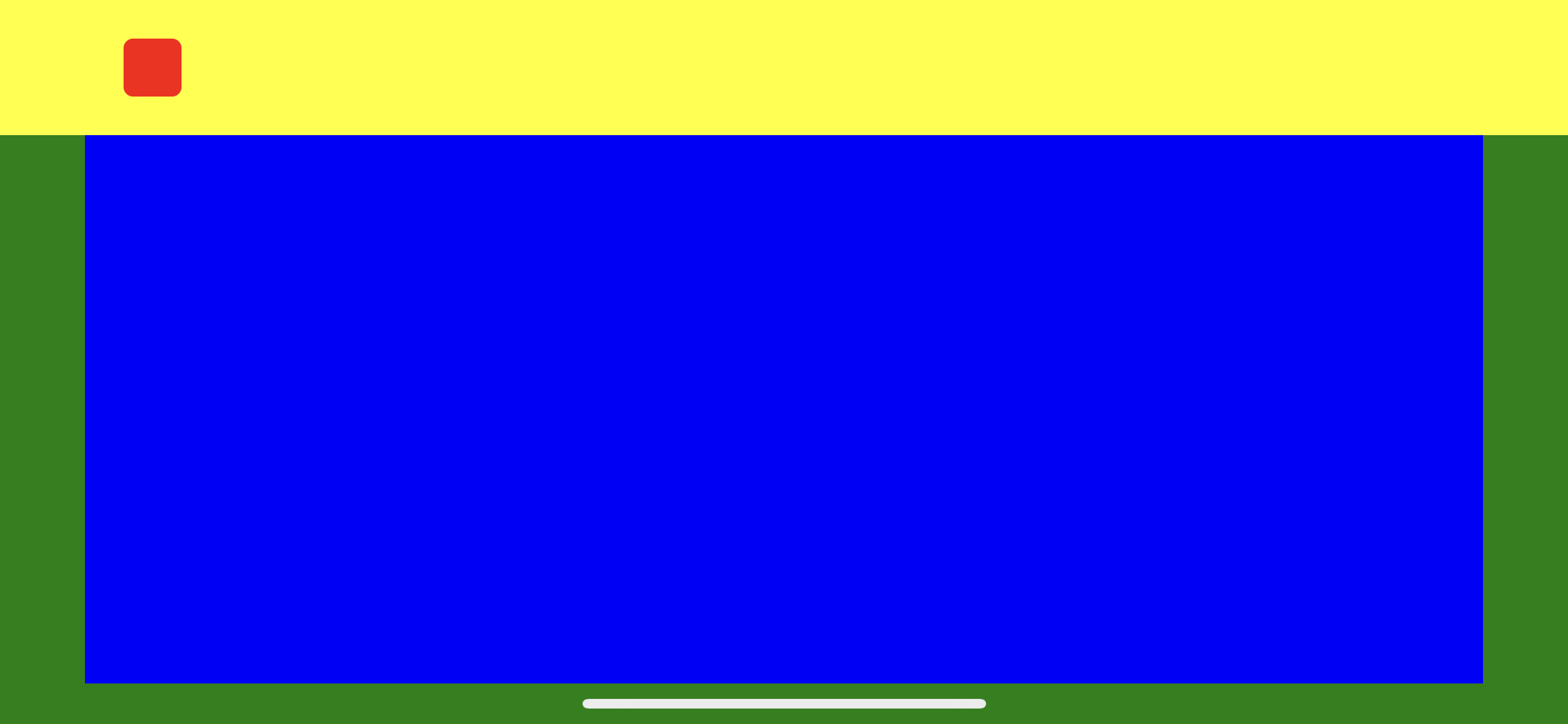

적용 결과 2
적용 결과 2
